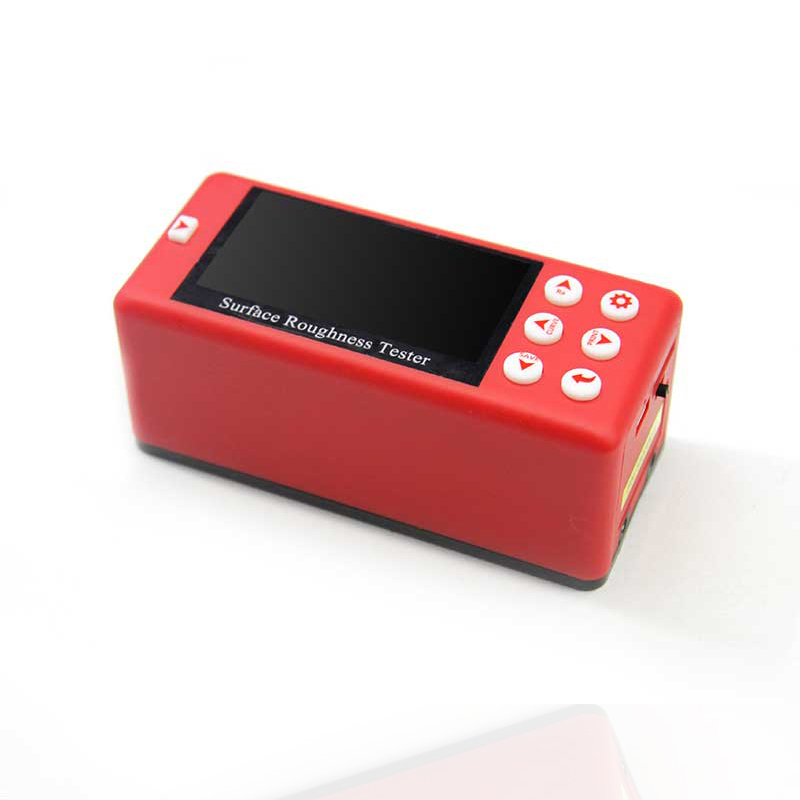

产品概述MR200便携式粗糙度仪是美泰公司精心研制的最新升级产品，该产品采用当前最新的处理器、2.7寸OLED显示屏，显著提升了用户精准粗糙度测试的体验，硬件设计精巧、数据处理速率高、保护措施完善，集诸多优势于一身，自问世以来一直倍受用户亲睐，它超大量程设计，检测范围远超同类产品，可满足各类用户的需求，通过MICRO-USB接口或标准蓝牙模块及SD存储卡，可实现无线遥控启动、测量；支持现场蓝牙打印机无线通讯，通过PC海量存储数据。被广泛地应用于各种精密金属加工制造工艺环节的质量控制，是提高生产合格率、节约成本必备的专业精密仪器。
功能用途生产环境和移动测量需要的一种手持式仪器.工作原理本仪器采用针描法测量工件表面粗糙度
在测量工件表面粗糙度时，先将传感器搭放在工件被测表面上，然后启动仪器进行测量，由仪器内部的精密驱动机构带动传感器沿被测表面做等速直线滑行，传感器通过内置的锐利触针感受被测表面的粗糙度。工件被测表面的粗糙度会引起触针产生位移，该位移使传感器电感线圈的电感量发生变化，从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号。该信号经过放大及电平转换之后进入数据采集系统，ARM芯片对采集的数据进行数字滤波和参数计算，测量结果在OLED显示器上给出。可以通过无线连接蓝牙打印机，打印全部测量参数，还可以通过数据线与PC机进行通讯，用计算机软件对数据做进一步分析。工作条件环境温度：操作温度－20℃～＋50℃
存储温度：-30℃～＋70℃
相对湿度≤90％
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘仪器特点28个测量参数：Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS)、RSk、R3z、Rmax、RPc、Rmr,Rku、RΔa、RΔq、Rδc、Ry；Rk、Rpk、Rvk、Mr1、Mr2、A1、A2、V0
采用320μm大量程高精度电感传感器
具有RC、PC-RC、GAUSS、D-P四种滤波方式
兼容ISO、DIN、ANSI、JIS四种标准
采用2.7寸超大屏幕128×64点阵OLED显示屏，无需背光，无死角，可显示全部参数、轮廓图形和中英文菜单
采用当今最主流芯片进行仪器控制和数据处理
内置存储器可存储20组测量的完整数据
外置SD卡可扩充海量存储数据
内置无线遥控模块，可遥控测量
内置标准蓝牙模块，可无线连接蓝牙打印机，打印全部参数及轮廓图形
内置标准MICRO-USB接口，可与PC机进行通讯，可采用专用软件对测量结果进行分析与管理
内置锂聚合物充电电池及充电保护电路
机电一体化设计，体积更小，携带方便
具备自动关机的节电功能，各项操作均有提示信息
配件齐全，可选配曲面传感器、深槽传感器、小孔传感器、极小孔传感器、齿面传感器、小立柱、微调平台、加长杆、侧向转接杆等附件操作方法及注意事项手持式测量
将传感器插入仪器后，直接在工件表面上测量。除了设置正确的测量条件，还应注意：
a.传感器的主体要保持水平状态
b.传感器的滑行方向与工件的加工纹理要垂直。
使用高度尺立柱
a.将标准传感器小心插入仪器中，然后安装到立柱的连接部件上，确认锁紧；
b.将立柱的滑架调至稍高于工件表面位置，向下降直到传感器接触工件，这个过程要小心操作，尤其在传感器即将接触工件时需十分谨慎；
c.将传感器的主体调至目测水平，观察触针位置是否在中心附近；
d.升降传感器时，一定要注意方向，错误下降会损坏传感器。
示值校准
①测量多刻线样板；
②读Ra值；
③与样板值进行比较。注意事项
1.任何时候插拔传感器都要特别小心，注意不要碰到导头和触针，这是整台仪器的关键零件，要尽量拿住传感器导头托架的根部（主体的前部）插拔
2.当用完传感器时，应及时将它装入包装盒中仪器的保养与维护当仪器出现异常现象，请首先查阅故障索引表，排除常见故障，如出现不能测量，液晶显示异常，误差过大，键盘操作失灵或混乱等故障时，请不要擅自拆卸或调节任何固定装配的零部件，应交给本公司售后维修部门进行检修、处理。扫描如下二维码进入公众平台，进行在线报修 -
-
测量范围： Z轴（垂直）320μm(Ra=80μm),X轴(水平)17.5mm 分辨率 Z轴（垂直）0.01μm/±20μm,0.02μm/±40μm,0.04μm/±80μm,0.08μm/±160μm, 测量项目 Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS) 、RSk、R3z、Rmax、Rpc、Rmr、Rku、 滤波器 RC,PC-RC,Gauss,D-P 取样长度(lr) 0.25,0.8,2.5mm 评定长度（ln） Ln= lr×n,n=1~5 传感器 测量原理：位移式差动电感.触针：天然金刚石,90锥角,5μm针尖半径.测力：<4mN.导头：红宝石，滑行方向半径40mm. 示值误差 不大于±10% 示值变动性 不大于6% 电源 内置锂离子充电电池,用8.4V,800mA充电器充电 外形尺寸 112×50×47mm 重量 约360g -
美泰粗糙度仪仪器箱 美泰便携式粗糙度仪专用仪器箱，长：35cm，宽：70cm，高：11cm，重：1.6kg，采用ABS工程塑料精制而成，密封防水、抗摔防震，具有耐热性、耐低温等优良性能 ，箱体尺寸符合航空、列车携带规则（可放于座位底下和行李架上），高度压缩分格式设计，美观规整，安全、可靠、稳定。
美泰粗糙度仪标准传感器 美泰便携式粗糙度仪MR200标准传感器，总长：80.5mm，主体长：46mm，导头托架长：23mm，主体直径：Φ10mm，插芯套筒直径：Φ7mm，导头高度：8.7mm，标准传感器属本仪器的标准配置，它可满足平面、斜面、圆锥面、内孔、沟槽等绝大部分的常规表面粗糙度的测量，可方便快捷的进行手持式操作，除此标准传感器外的其他专用传感器均需要配合测量平台使用。
美泰粗糙度仪校准样板 美泰便携式粗糙度仪MR200校准样板，属本仪器的标准配置，用于校准仪器的示值，标准粗糙度校验区域在样板的中部。使用校准样板校准时，若实际测量值超出样板标定值的±10%，或对测量精度要求较高时，应使用示值校准功能按照实际偏差的百分数进行校准，校准范围不应大于±20%。通常情况下，仪器在出厂前都经过严格的测试，示值误差远小于±10%，此时建议用户不要频繁使用示值校准功能。如将示值校准数值设定为“00”，确认后，将恢复出厂设定。样板表面要保持清洁，避免划伤样板工作区域的表面，划伤或磨损的样板会误导示值校准。
美泰粗糙度仪遥控器 美泰便携式粗糙度仪MR200遥控器，属本仪器的标准配置，用于远程操控粗糙度仪，遥控测量可减少因手动操作可能引起的误差，使用测量更精准。
美泰粗糙度仪电源适配器 美泰便携式粗糙度仪专用电源适配器，属本仪器的标准配置，用于为主机充电，充电时它能够产生恒定电压，有效保护仪器电路，使用方便、安全可靠。本仪器仅限使用本公司配套的专用电池组及电源适配器（充电器），否则可能会引起仪器损坏。
美泰粗糙度仪数据线 美泰粗糙度仪数据线，用于连接电脑进行操控测量、数据传输，也可用于给主机充电。
美泰粗糙度仪一字改锥 专用一字改锥是美泰便携式粗糙度仪MR200标准配置中配套的专用工具，用于借助高度尺立柱测量时，调节螺母使仪器能够更加紧密的安装在高度尺立柱上，确保稳定测量。
美泰粗糙度仪样板垫板 美泰便携式粗糙度仪样板垫板，属本仪器的标准配置，用于校准仪器时，支撑粗糙度仪，使其高度与示值校准样板一致以完成校准。是示值校准样板的配套备件。 美泰粗糙度仪随机资料 美泰便携式粗糙度仪附有专用的随机装箱资料。包括产品合格证、保修卡、产品说明书、装箱清单。随机资料采用专用的铜版纸印制，图文并貌说明书，简约易于理解、便于长久保存。注：美泰品牌系列产品的随机资料均可登陆www.mitech-ndt.com下载电子版。
美泰粗糙度仪高度支架 美泰便携式粗糙度仪高度支架，属MR200的标准配置。当工件的总高度小于28mm，被测面支承长度小于仪器的总长度时，可以使用护套和高度支架来辅助完成测量。使用时，首先安装护套，再将仪器置于高度支架上，锁紧高度支架，确保稳定。仪器底部是处于悬空状态，适当调整高度支架使仪器的触针位置接近零点。本附件仅限于约28mm高度内，小尺寸台阶表面的粗糙度测量，若工件形状复杂且高度较高，需借助高度尺立柱或测量平台完成测量。
美泰粗糙度仪传感器护套 美泰便携式粗糙度仪传感器护套，属MR200的标准配置。当工件的总高度小于28mm，被测面支承长度小于仪器的总长度时，可以使用护套和高度支架来辅助完成测量。使用时，首先安装护套，使仪器及传感器平行接触被测工件表面，再将仪器置于高度支架上，锁紧高度支架，确保稳定。仪器底部是处于悬空状态，适当调整高度支架使仪器的触针位置接近零点。本附件仅限于约高度28mm内，小尺寸台阶表面的粗糙度测量，若工件形状复杂且高度较高，需借助高度尺立柱或测量平台完成测量。 -
美泰粗糙度仪接长杆50 美泰便携式粗糙度仪传感器接长杆50，属本仪器的可选配置，用于接长各种标准、曲面、深槽等各种传感器，可使传感器向外延长50mm，实现更远距离的测量。
美泰粗糙度仪高度尺立柱 美泰粗糙度测量仪MR200高度尺立柱，属本仪器的可选配置，主要用于支撑仪器，使其与被测工件表面之间的位置相对平行且稳定，有效接触沟槽、小孔等特殊位置，实现表面粗糙度的测量。它增大了粗糙度仪的应用范围。使用高度尺立柱时，要特别注意避免误操作造成传感器的损坏。当传感器接近工件表面时，要仔细观察屏幕的触针位置，使指针停留在显示屏中零刻度线的位置即可。当被测表面Ra值较小时，建议使用测量平台，用遥控器启动测量，以减少外界环境对测量结果的影响。除标准传感器可以独立使用外，曲面传感器、深槽传感器、小孔传感器使用时，均需要借助高度尺立柱配合使用。
美泰粗糙度仪蓝牙打印机 美泰蓝牙打印机，属MR200粗糙度仪的可选配置，它分离于主机，不占用主机电源，独立供电，使用方便，无需线缆即可实现与主机的蓝牙通讯，操作简便，进口热敏高速打印机芯，故障率低，抗干扰性强，满足您高品质现场数据打印需求。
美泰粗糙度仪微调平台 美泰便携式粗糙度仪微调平台是实现精准粗糙度测量的重要辅件之一，它设有X-Y向微进调整及X-Y面内旋转微调的装置，稳定可靠，为高精度粗糙度测量必备的辅助微调工作台，燕尾式导轨可确保X-Y向的直线精确移动。微调工作平台需与测量支撑平台配合使用，是复杂形状零件检测及高精度检测必备的附件。也可作为其他测量的辅助调整工具。参数：X向： ±12.5 mm ；Y向： ±12.5 mm ；旋转：粗调：360º；微调：±5º。
美泰粗糙度仪数据处理软件及加密狗 美泰便携式粗糙度仪可选配PC端数据处理软件，该软件具有数据管理、操控测量、图形显示、参数设置、打印存储、文件管理等功能。适用于多种金属相关行业的生产流程监控， 利用软件整合的分析报告，可使企业质量控制更具科学依据、可溯性更高，有效提高企业信息化质量管理水平，是企业管控产品合格率，提高品质有效保证，该软件亦可作为与金属材料有关的科研单位、制造工厂、大专院校等部门从事理论教学、实验分析和基础科学研究的有效工具。
美泰粗糙度仪曲面传感器 美泰便携式粗糙度仪MR200曲面传感器，属于本仪器的可选配置，总长：78mm，主体长：46mm，导头托架长：20mm，主体直径：Φ10mm，插芯套筒直径：Φ7mm，导头高度：7.8mm，属本仪器的可选配置，主要用于测量半径大于3mm的光滑圆柱表面的粗糙度，对于半径较大的光滑球面等其他曲面也能取得理想的近似值，曲率半径越大，表面越光滑，测量效果越好。
美泰粗糙度仪极小孔传感器 美泰便携式粗糙度仪MR200极小孔传感器，属于本仪器的可选配置，总长：77mm，主体长：46mm，导头支架长：19.6cm，主体直径：Φ10mm，插芯套筒直径：Φ7mm，导头高度：2mm。主要用于测量直径大于2.5mm的圆孔内表面的粗糙度，其他用途与标准传感器相同。
美泰粗糙度仪深槽传感器 美泰便携式粗糙度仪MR200深槽传感器，属于本仪器的可选配置，总长：80.5mm，主体长：46mm，导头托架长：23mm，主体直径：Φ10mm，插芯套筒直径：Φ7mm，导头高度：14.2mm，主要用于测量大多数的平面、斜面、圆锥面、内孔、沟槽等多种表面的粗糙度，深槽传感器与标准传感器最为接近，只是变大了深度。与标准传感器相比它无法进行手持式测量，需要借助测量平台配合使用，主要针对标准传感器无法触达的深度内工件表面粗糙度进行检测。
美泰粗糙度仪小孔传感器 美泰便携式粗糙度仪MR200小孔传感器，属于本仪器的可选配置，总长：77mm，主体长：46mm，导头支架长：19.6cm，主体直径：Φ10mm，插芯套筒直径：Φ7，导头全部高度：5mm。主要用于测量直径大于5mm的圆孔内表面的粗糙度，其他用途与标准传感器相同。
美泰粗糙度仪齿面传感器 美泰便携式粗糙度仪MR200齿面传感器，属于本仪器的可选配置，总长：78mm 主体长：44mm，导头托架长：22mm ， 主体直径：10mm ，插芯套筒直径：7mm ，导头高度：1.5mm，主要用于测量模数大于2mm的圆柱齿轮表面粗糙度，需借助高立尺立柱完成测量。 美泰粗糙度仪接长杆127 美泰便携式粗糙度仪传感器接长杆127，属本仪器的可选配置，用于接长各种标准、曲面、深槽等各种传感器，可使传感器向外延长127mm，实现更远距离的测量。
