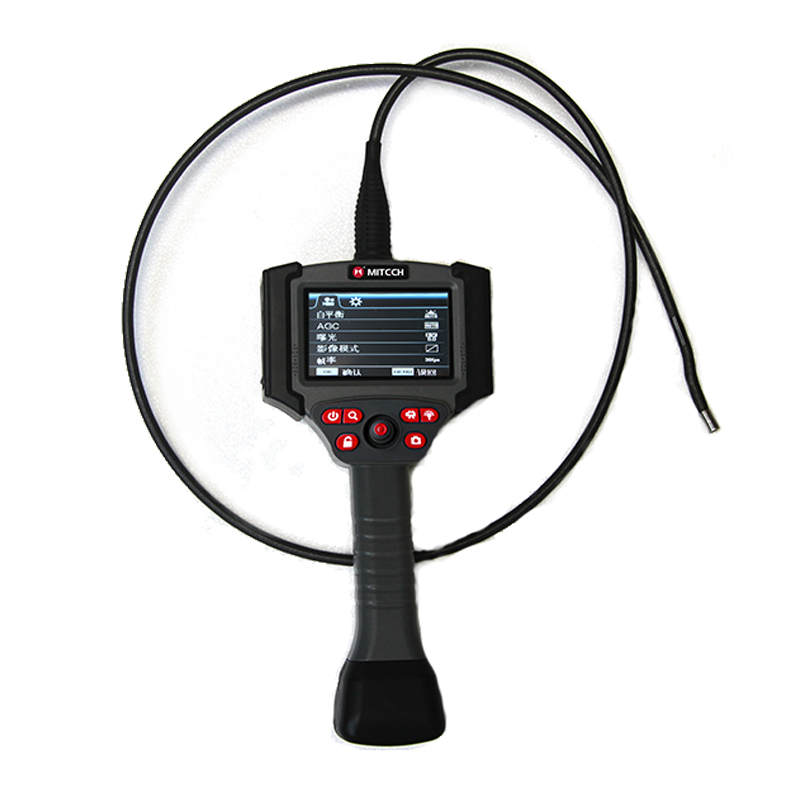

美泰MVD系列工业内窥镜，基于CMOS图像传感器成像原理，能够对人眼无法进行直接观察的区域进行拍摄成像，高清显示，从而实现无损检测。美泰MVD系列内窥镜是一款高精度视频电子工业内窥镜，采用彩色液晶显示器以及高集成度CMOS图像传感器保证了视频内窥镜影像的清晰、逼真；功耗小，信号传输速度快，携带方便，操作简易。可在不拆卸或破坏组装及停止设备运行的情况下对各种工业管路或复杂狭小的设备内部空间的腐蚀、裂纹、焊缝、异物、磨损及零部件内部的加工等情况进行全面细致的检测。被广泛应用于航天航空、石油化工、机械铸造、国防军事、电力生产、汽车交通等众多领域，是工业设备检测和维修等环节中重要的探测监控仪器。

    本产品设有多种不同型号，不同型号对应的技术参数也不同，用户可根据自身需求选购常规系列产品的型号，也可定制小规格系列产品。

MVD系列常规产品技术参数对比表

    注：所有产品均有两种不同的景深范围设置，用户需根据实际的工况需求来选择合适景深范围的产品，如工件孔径在10mm以下建议选用8-80mm景深的产品 。

1、轮机检修：涡轮机清洁、桨片和喷管/管嘴阻塞检查、找回脱落部件、管道内外腐蚀状况；

2、航空航天：飞机部件、大型柴油机、各种发动机及管路的常规维护和检查；

3、石油化工：工业内窥镜能用于石油精炼厂的储存罐、热交换器、球罐车，化工行业的管道设施，特检所及压力容器生产单位的容器、钢瓶、管路等内部缺陷探测检查；

4、国防军事：用于检查机械齿轮零件磨损、松动、漏油、炮管内部情况；

5、汽车交通：汽车发动机的清洗、保养；

6、机械铸造行业：用于汽车零部件铸造、液压类铸造、泵体阀体类铸造、机械零部件铸造、管路管件类铸造单位，用于检查铸造夹沙情况、毛刺情况及交错孔情况等质量控制；

7、电力生产、建设单位的设备缺陷探测和状态监测。

美泰电子视频内窥镜采用间接目视检测原理，利用探头顶端的CMOS图像传感器实时采集狭小空间内表面的图片信息并通过插入管内的视频信号电缆将数字信号传输至仪器主机从而实现图像的显示和存储，装有图像传感器的探头通过导向关节与插入管连接，导向关节可通过内置的导向钢丝在微型电机控制下360°自由转动方便图片传感器实时拍摄传输图片资料。

探头工作温度：-10℃~50℃

系统工作温度：-10℃~50℃

存储温度：-10℃~50℃

防水性：IP65( IP67 可定制)

防油：机油，轻油或5%盐溶液环境中也可正常操作（IP67）

高亮度彩色液晶显示器，可在阳光直射条件下工作。视频信号通过处理放大后在4.3英寸彩色液晶显示屏上清晰显示检测结果。可靠性高、稳定性好，具有极佳的实时现场探测功能；

超小型高灵敏度CMOS传感器，集成度高，低功耗设计，保证低光照条件下的探测效果；

高分辨率摄像模组，提供流畅、真实、清晰、稳定的动态（静态）检测画面；

具有储存拍照、录像等数据的功能，配备32GB储存卡，可实现海量图像数据的保存和记录；

高亮度贴片LED冷光源，照度5 级可调；四向弯曲探测；

弯曲部位由精密蛇骨构成，电动360°摇杆控制，弯曲角度≥90°；

独立的电池设计,一台主机可配备多块电池,随时插拔更换，相较于光纤设备，整机重量更加轻便；

探头外壳钛合金材质，多层钨丝编织检测线,更加防腐耐磨,结实耐用，探测距离最长可达6m；

仪器操作系统设有白平衡、AGC、曝光、影像模式、荧幕亮度、荧幕对比度、荧幕比例可调等多种图像设置，可充分保证得到优质的画面显示效果和精准的探测结果。

1 仪器开机

按住开/关键1~2秒，仪器发出三次“滴”声后开机，按灯光调节键打开LED光源灯，显示屏显示当前传感器摄像头拍摄画面，仪器进入正常测量状态。

2 定位

长按锁定/复位键将探头恢复至顺直状态，再将传感器探头插入观测体内部，到达观察位置；

通过控制操纵杆调整可弯曲部分，使探头达到目标方位；

按下锁定键锁定传感器拍摄方位，此时传感器及弯曲部分保持不动，此时可通过操作杆对传感器方向进行微调；

调整光源的亮度和缩放键调整放大倍数，从而达到实时画面的最佳效果；

探头插入及到达观测位置过程中，应确保及时调整可弯曲部分探测角度，避免被待测体内壁碰坏传感器探头。

3  视频及图像拍摄

观测位置确定后，可以通过功能按键对检测结果进行录制储存。

录像：在图像模式下，按录像键即进入录像状态；再次按录像键结束录像，所录制视频将存入SD卡。

拍照：在图像模式下，按拍照键即可完成拍照并将图片保存在SD 卡中。

4 结束观测

长按锁定键，将前端弯曲部分复位顺直，使传感器探头及检测线安全退出观测体，按下开/关键关闭仪器电源。

5 存放仪器

结束测量后应取出主机尾部电池，使用专业镜头布擦拭传感器镜头后套好保护套，将仪器主机等部件依次放入仪器箱中相应位置，检测线应盘绕在仪器箱内。

6 充电

本仪器主机设有两个充电接口，屏幕侧面的充电接口可在主机不装入电池时直接在工作状态下为主机充电；电池尾部的充电接口主要用于为仪器电池充电，也可将电池从主机上拆换下来再进行单独充电。

仪器开机后，若显示屏电池电量图标变色，同时屏幕出现“请更换电池”字样，说明仪器电量不足，需要充电，此时应连接充电器，并接通220V电源。充电接口指示灯变红，屏幕电量图标变为绿色，表明充电正在进行，5小时后仪器即可充满电。应谨防过度充电，以免导致电池损坏或寿命降低。本仪器可在充电状态下进行测量工作，以提高现场工作效率。

请勿在-10°C～50°C范围以外的温度下使用仪器以免造成仪器传感器镜头损坏；

请勿将产品在带有腐蚀性的环境中使用或者放置；

请勿将产品暴露在雨中，除防水探头外，请勿长时间将探头置于液体中；

请勿将产品放置于强磁力的物品附近；

请勿在烟尘过多的环境下使用；

请保持机体清洁，避免刮伤屏幕；

请勿尝试自行拆卸本产品，维修工作限由原厂授权的工作人员进行；

检测线盘绕的状态下禁止操作操纵杆，避免检测线内部钢丝损坏；

在拍照和录像时，需保证LED灯的亮度合适，且探头端稳定不晃动；

设备使用前必须检查仪器是否安装电池以及电池是否有电；

设备使用结束时，需调整弯曲部位平直，再由观测工件内拿出，切勿硬拉硬拽以免造成检测线内部钢丝损坏和传感器镜头破损；

设备使用结束后，切勿对本产品进行浸泡冲洗，可用软布将探头及窥镜主机清洁干净，再放入特定包装箱内，以免污垢腐蚀，损坏产品性能；

切勿让窥镜及监视器受到挤压、碰撞或冲击，以防造成不必要的损伤；设备长时间不用时请务必取出电池，以免电池损坏并腐蚀仪器。
