产品概述

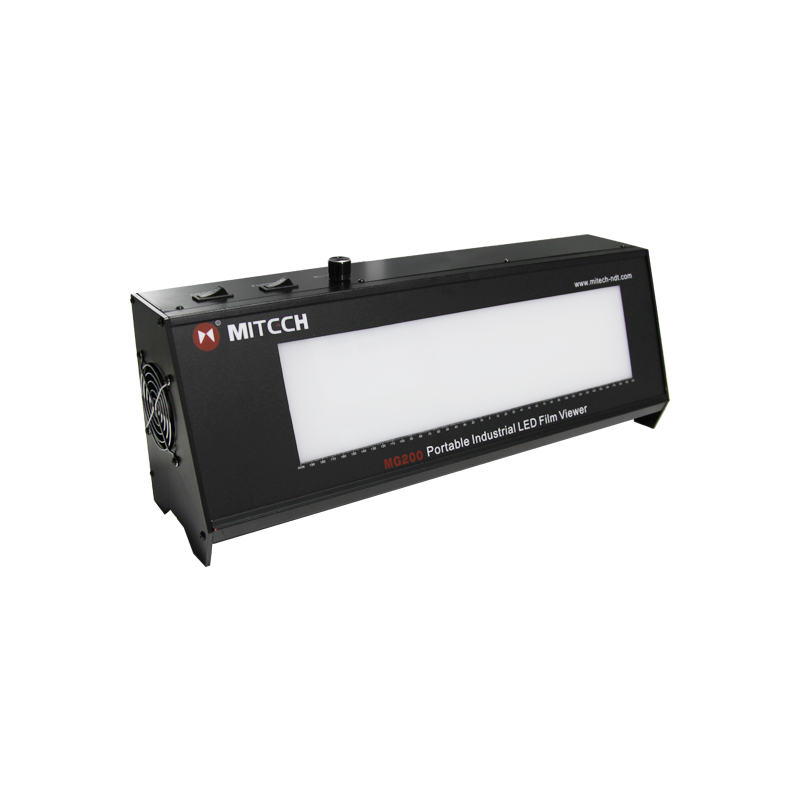

美泰MG200便携式LED观片灯,可针对X光片进行逐一查看。其采用大功率LED面光源、亚克力材质观察屏,性能稳定、构造坚固、均匀度高、操作简单,可人性化限定LED色温、无极调光,能够更好的满足使用需求,被广泛的应用于X射线探伤进行底片观察和评定,是提高生产效率、节约生产成本必备的专业精密检测仪器。
功能用途
广泛应用于工业检测领域的射线底片观察及评定。
工作原理
LED观片灯的原理是将含有影像信息的胶片固定在观察屏上,由内光源发出光线经观察屏散射透过胶片,观看胶片上试样是否存在缺陷,根据相关标准确定试样合格与否。
工作条件
工作温度:-10℃~45℃;
相对湿度:≤85%;
周围环境无腐蚀性介质;
周围环境无强磁场干扰。
仪器特点
广泛应用于工业检测领域进行射线底片观察和评定;
采用大功率的LED光源,亮度高、均匀度好;
精巧设计、坚固耐用,适用于野外流动性场合工作;
采用亚克力板观片屏,透光性好,漫散射性能强,持久耐用;
可清晰观看4.5D以上黑度底片上的微小缺陷,满足日常使用需求;
限定LED的色温8000K以内,不伤眼,长时间使用不易疲劳;
通过低压电子脉宽调制方式,可实现亮度无级调光,更能保障使用者的安全;
采用先进的恒流驱动方式,大大延长了使用寿命(长达50000小时以上);

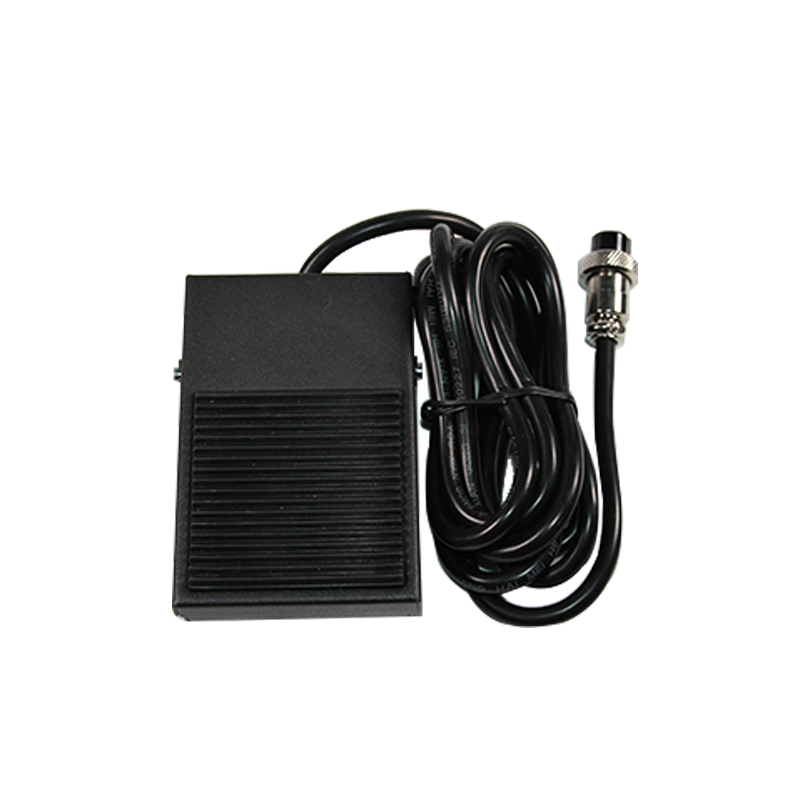

具备脚踏模式和手动模式,满足不同工作习惯,节能环保;
符合JB/T4730-2005《承压设备无损检测》、GB/T 19802-2005《工业射线照相底片观片灯》等国内外相关标准。
操作方法及注意事项
仪器的保养与维护
在使用本仪器前,请仔细阅读使用说明书,详细了解操作步骤和注意事项,避免因操作不当而造成的仪器损坏或人身安全事故;

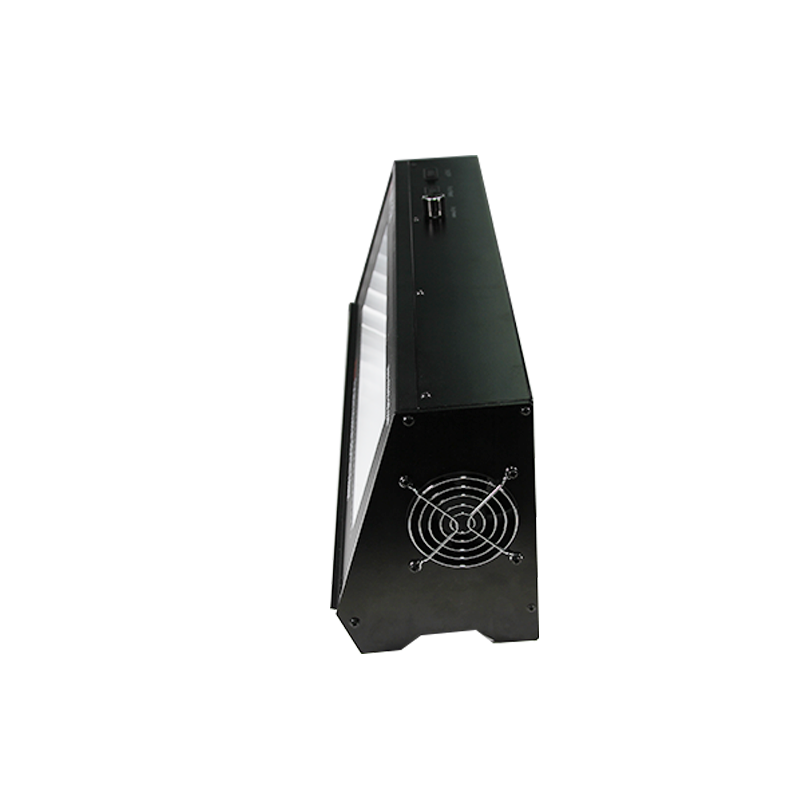

请勿遮挡LED观片灯通风口,避免仪器过热,造成损毁;
运输移动LED观片灯时,应避免剧烈震动,以免损坏内部器件;

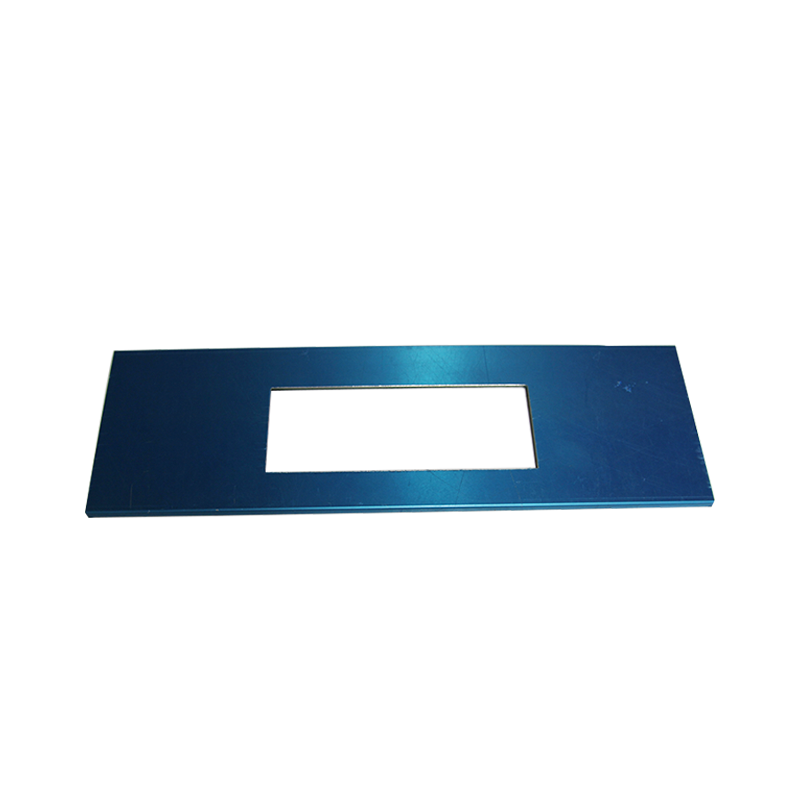

使用完毕后,请将遮光板收好,防止遮光板丢失,影响日后使用;

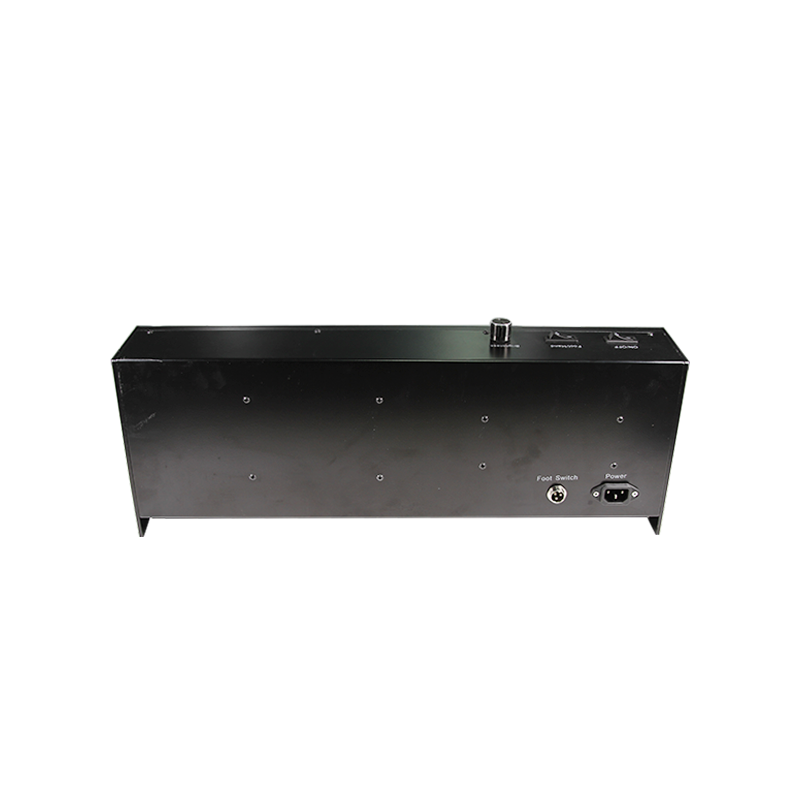

连线设备时,应小心谨慎,力度适中,切勿猛插、硬拽;
请勿擅自拆装本仪器,维修相关事宜请联系美泰科仪售后服务部,4000600280。
-
-
最大亮度 ≥100,000Cd/m2 可观测最大黑度值 >4.5D 均匀系数 g≥0.9 散射系数 ≥0.7 连续最高亮度工作12小时,表面温升 ≤40℃ 观察窗口 400mm*100mm 额定功率 200W 供电电源 AC170~250V,47~63Hz 外形尺寸 550*150*200mm 整机重量 6.8kg -
-
